热界面材料热性能可靠性测试方法调研

随着IT行业的发展，特别是这些年手机行业的飞速发展，出现了一些新型热界面材料，对热界面材料热性能的测试和可靠性考核提出了更高的要求。由于热界面材料的类型较多，热界面材料的热性能测试和考核方法确实比较杂乱，最近也一直有朋友和客户咨询这方面的问题。为了梳理清楚热界面材料热性能测试和可靠性考核方法，更便于提供有效的测试评价手段，我们在热界面材料热性能测试和可靠性考核方面做了一些工作，这里我们将逐步介绍这些研究工作的内容以供大家参考和讨论。

1.前言

热界面材料TIM（ThermalInterfaceMaterials）作为一类用于两种材料间的填充物，是热传递的重要桥梁。这类材料是一种具有较高的导热系数，容易形变，能有效降低界面间热阻的材料。

目前市场常用的热界面材料主要包括以下几种类型：
（1）导热脂：导热脂是目前应用最广泛的一种导热介质，它是一种脂状物并具有一定的黏稠度，没有明显的颗粒感。
（2）导热胶：导热胶的特点是具有一定的黏合力，可以制成各种脂状和片状形式并具有一定的柔韧性，可以很好的贴合功率器件与散热器件或填充器件之间的间隙并不易发生边缘流溢，从而达到最好的导热及散热目的。
（3）相变导热材料：相变导热材料一般为低熔点金属复合材料薄片，在一定温度区间内会发生固液相变，并在装卡压力作用下流进并填充发热体和散热器之间的不规则间隙内，挤走空气，形成良好的导热界面。
（4）石墨（石墨烯）垫片：石墨（石墨烯）垫片采用特殊的制作工艺，具有极佳的导热导电和耐温性能，特别适合于不需要绝缘的高温散热场合。
衡量热界面材料的重要技术指标是导热性能，而导热性能的两个主要参数是导热系数和热阻。对于一定厚度的热界面材料，导热系数与热阻是一种互为倒数乘以厚度的关系。从理论上来说，知道热界面材料的实际厚度后，只要测量出导热系数和热阻这两个参数中的任意一个，就可以计算出另一个参数。但由于热界面材料的种类繁多，再加上热界面材料使用过程中实际厚度较小和具有加载压力的因素，使得导热系数和热阻的这个简单关系中相关量变得复杂和难以准确测量，由此使得热界面材料导热系数和热阻的测试评价方法十分混乱。
针对目前热界面材料热性能多种测试方法并存的现状，本文对目前市场上国外厂家的热界面材料产品进行了统计和分析，并对热界面材料热性能的主要测试方法和可靠性试验方法进行了汇总，展现了国外热界面材料厂商如何选择相应的测试方法，以期对今后热界面材料导热性能测试评价技术的研究提供参考和借鉴。
本文重点选取了美国莱尔德公司的热界面材料进行统计和分析，这主要是因为莱尔德公司相对于其他热界面材料厂商在官网上提供了最为详细的技术资料。

2.导热脂类热界面材料

导热脂类热界面材料是目前应用最为广泛的一种热界面材料，莱尔德公司导热脂产品的相关技术资料是众多厂家中最为全面的，尽管有些资料不是非常完整，但也是所能看到的唯一一家所提供的技术报告非常详细的公司，这为我们进行统计和分析提供了便利。

2.1.莱尔德公司导热脂类热界面材料的热性能指标

从莱尔德公司的官网上可以看到有五种牌号的导热脂热界面材料，根据官网所提供的各个牌号的公开技术资料，可以得到这五种牌号导热脂的导热系数和热阻数据以及相应的测试方法，如表2.1所示。

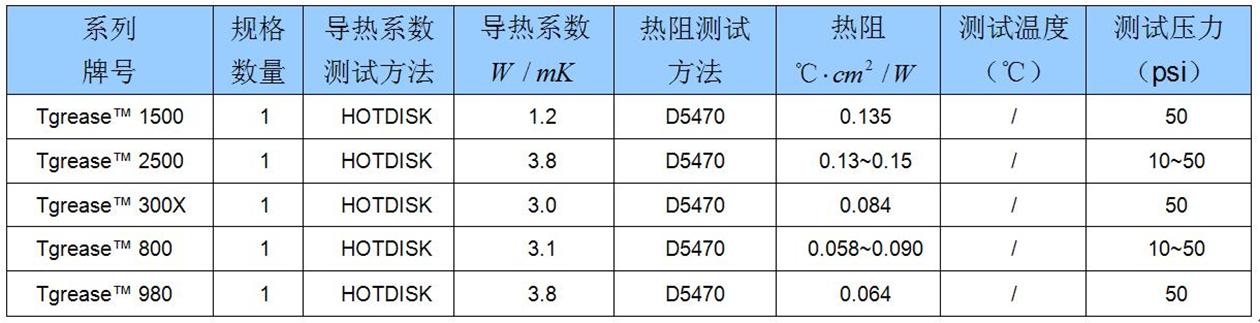

表2.1莱尔德公司导热脂热界面材料导热性能指标和测试方法

2.2.测试方法分析
通过以上各种牌号导热脂的技术指标和各种老化考核试验结果，可以获得以下信息：
（1）莱尔德公司对其所有导热脂产品的导热系数测试都采用的瞬态平面热源法（HOTDISK法）。HOTDISK方法对于这类脂状的热界面材料确实是非常简便和准确的方法，只需在恒定温度环境下将导热脂完全包裹住HOTDISK探头就可以进行测量，通过这种方法可以非常准确评价不同导热脂导热性能以指导工艺和生产，而且这种方法是一种绝对法，不需要其他方法进行校准。
（2）莱尔德公司对导热脂热阻的测量还是采用经典的ASTMD5470方法，这主要是为了测量导热脂在不同加载压力下的热阻，毕竟在不同压力下导热脂的热阻值不同。
（3）在使用HOTDISK测试方法之前，莱尔德公司是采用ASTMD5470方法测量导热系数，即在线测量出不同加载压力时导热脂的厚度值，然后再除以表2‑1中对应的所测量得到的热阻值，就可以得到不同加载压力下的导热系数。由此可见，对于导热脂这种脂类材料，莱尔德公司现在已经摒弃了ASTMD5470这种导热脂导热系数测试方法，没有给出原因，也没有看到两种导热系数测试方法的对比测试分析。但据我们的经验和分析，这主要是因为ASTMD5470这种方法是一种相对法，测量误差要比HOTDISK方法的测试误差大很多，造成误差大的原因是在压力加载情况下导热脂的厚度很难精确测量。
（4）莱尔德公司所有的热阻测量都没有提到测试温度，有可能按照ASTMD5470中的规定温度进行热阻测量。

3.导热胶类热界面材料

3.1.莱尔德公司导热胶类热界面材料的热性能指标
导热胶类热界面材料也是目前应用非常广泛的一种热界面材料，而且导热胶的形式很多以满足不同需要，莱尔德公司将这类热界面材料归类为热填隙料（ThermalGapFillers）。从莱尔德公司官网上可以得到近18个系列牌号导热胶的导热系数和热阻数据以及相应的测试方法标注，如表3.1所示。

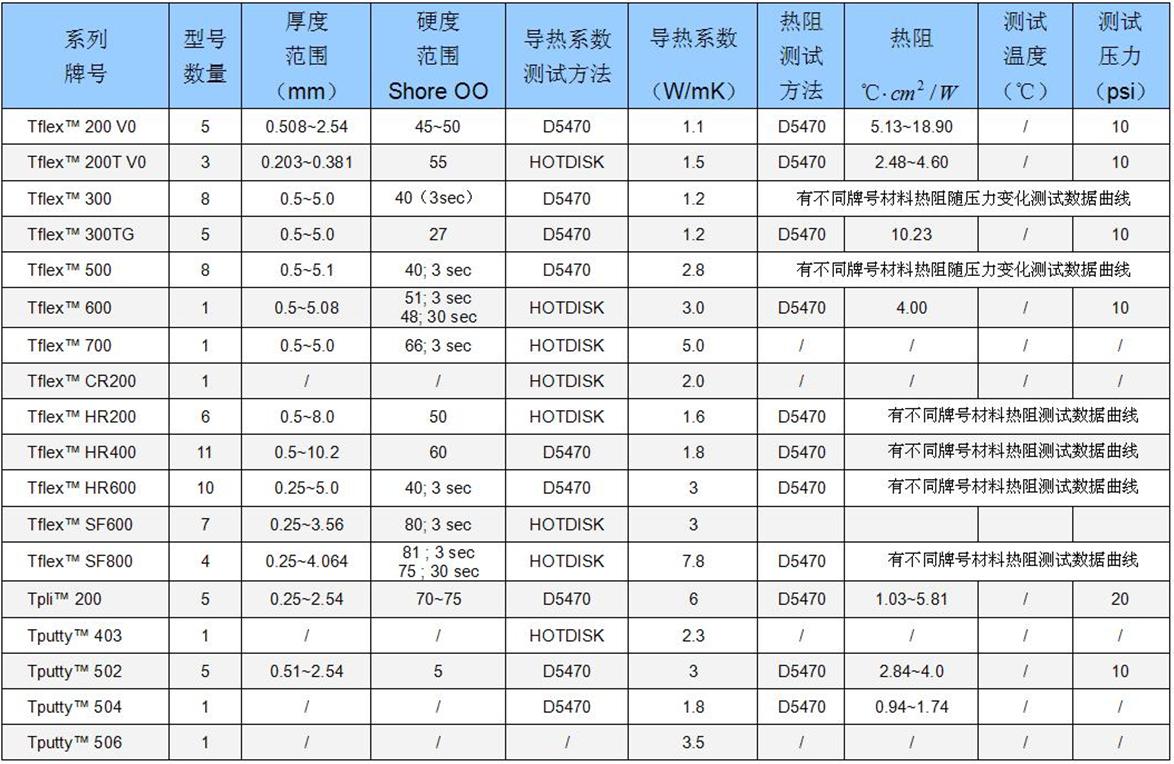

表3.1莱尔德公司导热胶（填充料）类热界面材料导热性能指标和相应测试方法

3.2.测试方法分析
莱尔德公司的导热胶（热填隙料）类材料有脂状和片状两种形式，按照上述导热脂导热系数的测试技术逻辑，所有脂状导热胶的导热系数都应该采用HOTDISK方法进行测量。但从表3‑1中可以看出，莱尔德公司在导热胶导热系数测试方法的选择上似乎非常混乱，采用HOTDISK方法既测量脂状导热胶也测量片状导热胶。同样，采用D5470A方法也是如此，看不出一个明显的测试方法选择原则。
例如，对于TputtyTM504这种典型脂状热填隙料，导热系数测试采用的是D5470A方法，而对于相同脂状热填隙料TputtyTM403则采用的是HOTDISK方法。
例如对于Tflex™HR200这类片状热填隙料，导热系数测量采用的是HOTDISK方法，而对于具有类似硬度的片状热填隙料Tflex™HR400则采用的是D5470A方法。
根据HOTDISK测试方法和测试能力，HOTDISK对脂状和片状热填隙料的导热系数都可以进行测量。根据实际测试经验，我们从具体测试的便利性方面分析，认为莱尔德公司在测试方法的选择上可能有一个前提条件，这个前提条件就是粘度和清洗的便利性。在HOTDISK导热系数测试中，HOTDISK薄膜探头要与被测热填隙料接触，如果热填隙料太粘或不易清理则容易损坏HOTDISK薄膜探头。但对于D5470A方法则不存在这种现象，在D5470A方法测试中与被测热填隙料接触的是金属块。

4.相变类热界面材料

4.1.莱尔德公司相变材料热性能指标
从莱尔德公司官网上可以得到近7个系列牌号相变材料的导热系数、热阻数据以及相应的测试方法标注，如表4.1所示。

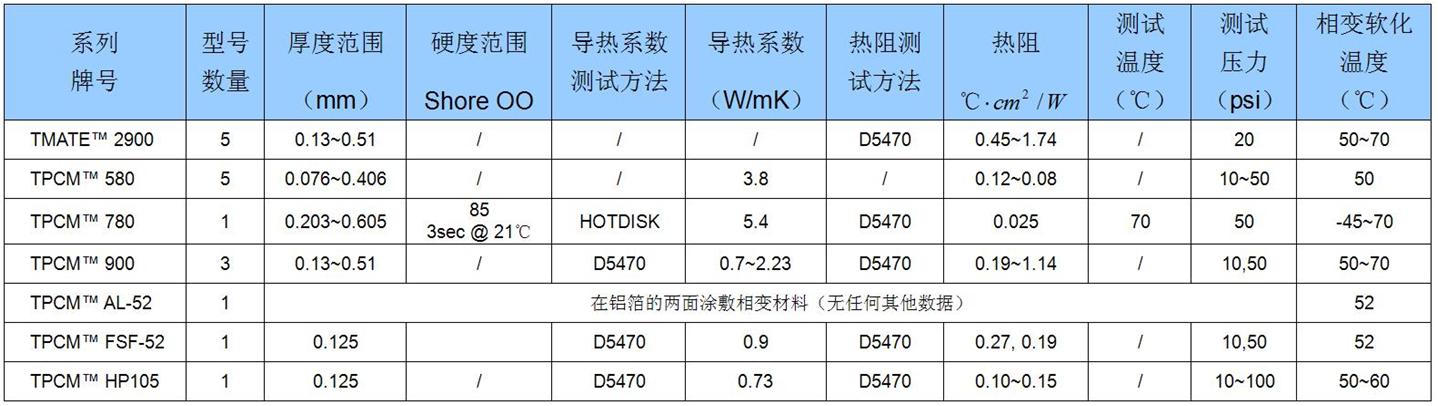

表4.1莱尔德公司导热胶（填充料）类热界面材料导热性能指标和相应测试方法

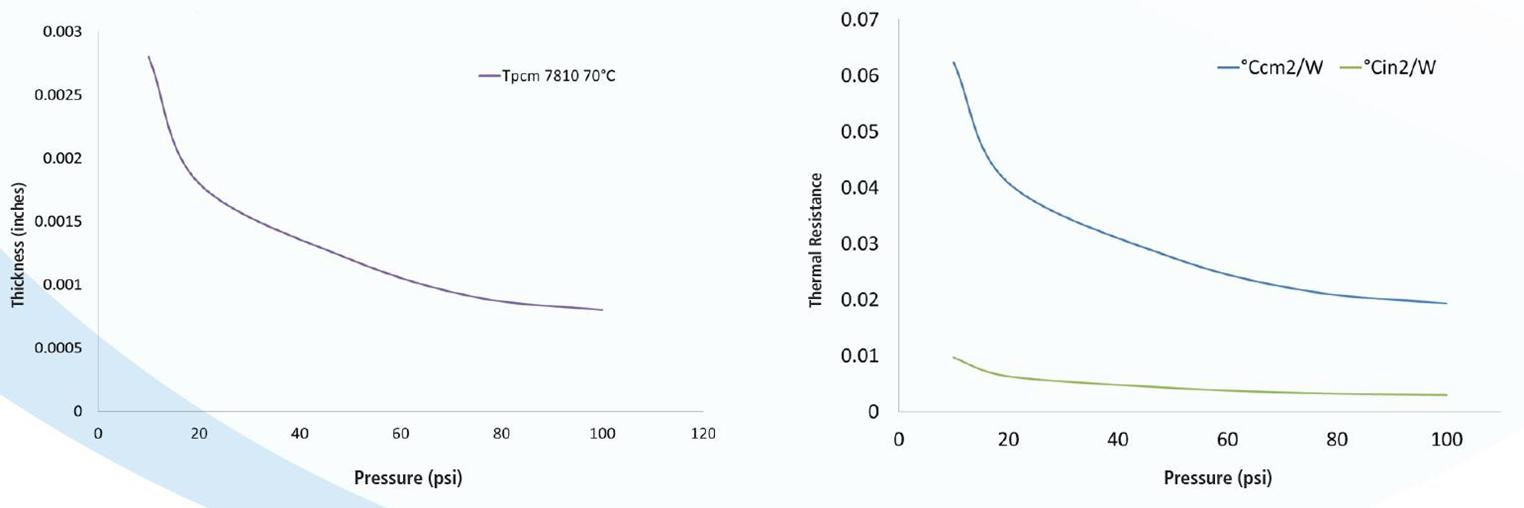

图4.1温度70℃时相变材料TPCM™780的厚度和热阻在不同加载压力下的测试结果
对于在-45℃至70℃范围内始终处于相变后非常柔软状态的TPCM™780相变材料，莱尔德公司给出了在70℃时不同加载压力下的厚度和热阻测量值，如图4.1所示。

4.2.测试方法分析
从莱尔德公司所提供的相变材料热性能技术指标可以获得以下信息：
（1）对于在较小温度区间发生相变软化的相变材料，如相变软化温度区间50℃60℃、50℃70℃或相变点为50℃和52℃，莱尔德公司全部采用了ASTMD5470方法来进行导热系数和热阻的测量。尽管在技术指标文本中并未表明具体的测试温度，但根据逻辑分析，所进行的测量都应该在高于相变软化温度点之上的温度下进行测量，因为相变材料在相变后的导热系数才会变大、热阻才能变小，否则在相变之前测试所得到的测试结果没有实际使用价值。
（2）HOTDISK方法可以测量体积较大的试样，也可以测量薄膜试样，按理说对于上述相变材料可以采用HOTDISK方法中的薄膜模块进行测量，但莱尔德公司并未使用HOTDISK中的薄膜导热系数测试方法。莱尔德公司的相变材料都非常薄，如表4.1所示厚度都在0.5mm以下。而且在相变后，相变材料的延展性和弹性并不是很好，我们分析如果用两片相变薄膜材料夹持HOTDISK探头进行导热系数测量，薄膜材料有可能不能完整的夹持住同样厚度的HOTDISK薄膜探头，有可能在探头的边缘形成断层，这样就无法有效的进行测量。
（3）对于TPCM™780这种比较特殊的相变材料，它的软化温度范围是-45～70℃。这就意味着在室温环境和一般测试条件下，TPCM™780相变材料都处于一种柔软的相变后状态。尽管TPCM™780相变材料的厚度在0.203～0.605mm范围内，但通过多层材料叠加做出较厚的试样来进行HOTDISK方法导热系数测试是完全可行的。当然，具体到采用HOTDISK方法中的块状测量模型还是薄膜测量模型，这里莱尔德公司并未给出任何说明。但由于TPCM™780相变材料的特殊性，从理论上来说，HOTDISK中的两种测试模型都可以用。
