ICEPAK软件的应用
辐射模型的仿真

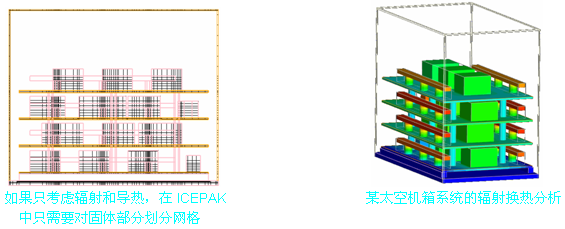

在自然对流和空间热分析中,辐射传热占据了很大的比重。ICEPAK软件提供了多种辐射模型来进行高精度的辐射换热模拟。广泛应用在地面及外太空系统的辐射分析中。由于实际物理问题几何千差万别,角系数的计算非常复杂。要想保证计算的精度,单一的角系数计算模型很难适用于各种情况。在ICEPAK软件中提供了多种辐射模型,可以满足任何工况。
半立方体模型(Hemicube):Hemicube模型是经典的角系数计算模型,比较适合几何比较复杂的问题,求解速度快。
自适应模型(Adaptive):Adaptive模型会根据两个辐射表面的位置自动选择最合适的角系数计算方法:
1.Monte Carlo积分法 —— 两个表面之间的辐射被其它物体部分遮挡;
2.几何分析法 —— 两个表面之间的辐射完全无遮挡,且两个表面离得很近;
3.Gauss求积法 —— 两个表面之间的辐射完全无遮挡,但两个表面离得较远。
目前商业热分析软件中只有ICEPAK拥有如此丰富的辐射模型,可以在各种计算工况中都可以获得很高的求解精度。其它的商业软件大多只有其中的某一种角系数计算方法,应用面很窄,很难保证计算精度。

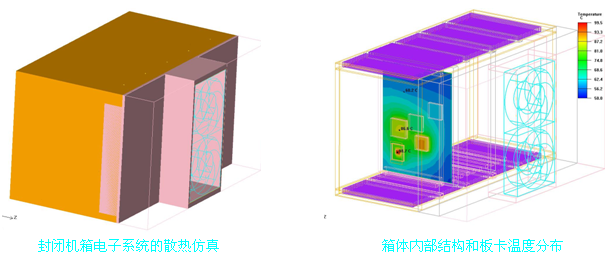

有一些电子系统必须使用封闭机箱,机箱内部元件的热量通过导热板传送到机箱,然后在机箱表面通过自然对流或强迫对流进行散热。如上图所示,热量通过导热板传到箱体上下两族散热波纹板(紫色狭窄区域),由箱体右侧的两个风扇抽风,空气流过上下两族散热波纹板层进行强迫风冷,箱体内部和外界是隔离的,箱体内部空气形成封闭的自然对流。这类问题的难点在于箱体内外为两个不同区域,箱内流场为封闭的自然对流场,箱体外部流场为强迫对流或者自然对流;另外,辐射和导热模拟的精度也关系到计算结果的准确性。ICEPAK的非连续网格能对局部区域进行加密(如波纹板),提高计算精度,同时减少网格数目以提高收敛速度;丰富的辐射模型能够满足任意复杂结构的计算需要。在这类封闭机箱电子系统热设计方面,ICEPAK有大量的成功案例。

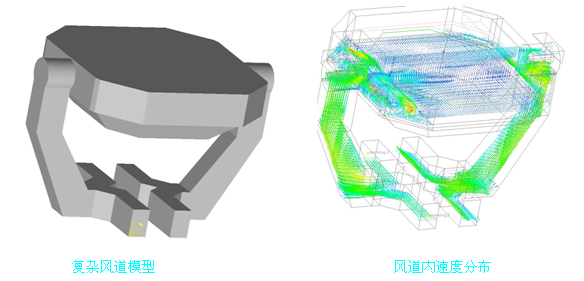

对HVAC系统进行设计和优化的难点在于风道结构复杂,流场结构复杂。可以通过ICEPAK软件的接口模块从Pro/E、Solidworks等CAD软件的模型自动完成复杂几何的建模;使用非结构化网格能对任意复杂的几何进行网格划分,得到完全保持边界形状的计算网格;ICEPAK能提供多种湍流模型(0方程模型,标准k-ε模型,RNG k-ε模型等),使得复杂风道的边界层分离、回流等流场结构模拟的更加准确。
ICEPAK的背景
ICEPAK是美国Fluent公司开发的热分析软件。Fluent公司起源于1983年,其CFD(计算流体动力学)技术和技术支持都是一枝独秀,是目前全球最有影响的计算流体动力学(CFD)软件商和咨询服务商,它在该领域的全球市场份额超过40%。
Fluent公司除了ICEPAK软件以外,还提供如下电子行业软件:
IceBoard: 板级热分析软件
IceChip: 封装级热分析软件
IceMax: 先进的IC封装寄生参数提取工具
IceWave: 电磁兼容仿真软件
IcePro: 专用的CAD接口软件,可将CAD模型转化成IcePak模型
Qfin: 散热器优化设计软件
软件支持平台
基于Windows NT,Windows 2000 /XP/2003的PC机,以及UNIX,LINUX的工作站。
