东莞赛思-冷热冲击应力筛选/高低温冲击快速温变

冷热冲击应力筛选用途：

冷热冲击快速温变试验箱对不同电子构件，在实际使用环境中遭遇的温度条件，改变环境温差范围及急促升降温度改变，可以提供更为严格测试环境，缩短测试时间，降低测试费用，但是必须要注意可能对材料测试造成额外的影响，产生非使用状态的破坏试验。(需把握在失败机制依然未受影响的条件下)RAMP试验条件标示为：Temperature Cycling 或Temperature Cycling Test也就是温度循环(可控制斜率的温度冲击)。

冷热冲击应力筛选特点：

1、可执行AMP（等均温变）、三箱冲击（TC）、两箱冲击（TS）、高温储存、低温储存功能；

2、等均温速率赛思可设定范围5℃～30℃/min(40℃/min)；

3、满足无铅制程、无铅焊锡、锡须(晶须)、DELL D4559、MOTO、IEC-60068-2-14NB、JESC22-A14C、IPC-9701…等试验要求；

4、赛思采用美国Sporlan公司新型PWM冷控制技术实现低温节能运行；

5、除霜周期三天除霜一次，赛思每次除霜只需1小时完成；

6、通信配置RS232接口和USB储存曲线下载功能；

7、感测器放置测试区出（回）风口赛思设计符合实验有效性；

8、机台多处报警监测，配置无线远程报警功能；

冷热冲击应力筛选节能技术：

传统设备低温控制方式：制冷压缩机启停控制温度（温度波动大、严重影响压缩机寿命，已淘汰的技术）制冷压缩机恒定运行+加热PID控制（导致制冷量与加热相抵消实现温度动态平衡，浪费了大量的电能）新型PWM冷控制技术实现低温节能运行：低温工作状态，加热器不参与工作，通过PWM技术控制调节制冷机组制冷剂流量和流向，对制冷管道、冷旁通管道、热旁通管道三向流量调节，实现对工作室温度的自动恒定。此方式在低温工况下，可实现降低40%的能耗。
该技术基于美国Sporlan公司定制型号的PWM控制阀：

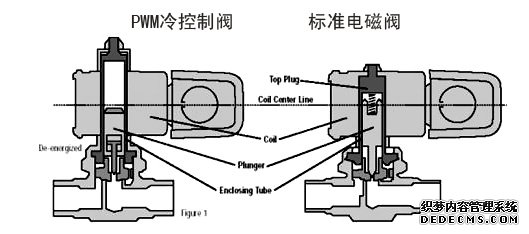

该技术通过电磁阀的频繁动作实现对各管道流量的调节，标准电磁阀不能适应，会在很短时间出现金属疲劳损坏，目前支持该技术的高性能阀门只有美国Sporlan公司生产的XM系列产品（该产品无法从正常渠道进口），下图为电磁阀的区别。

冷热冲击应力筛选满足标准：

满足无铅制程、无铅焊锡、锡须(晶须)、DELL D4559、MOTO、IEC-60068-2-14NB、JESC22-A14C、IPC-9701…等试验要求。

产品&规范	厂商名称	高温	低温	温变率	循环数	循环时间	备注
MIL-STD-2164、GJB-1032-90 电子产品应力筛选	——	工作极限温度	工作极限温度	5℃/min	10～12	3h20min	——
MIL-344A-4-16 电子设备环境应力筛选	设备或系统	71℃	-54℃	5℃/min	10	——	——
MIL-2164A-19 电子设备环境应力筛选方法	——	工作极限温度	工作极限温度	10℃/min	10	——	驻留时间为内部达到指定温度10℃时
NABMAT-9492 美军海军制造筛选	设备或系统	55℃	-53℃	15℃/min	10	——	驻留时间为内部达到指定温度5℃时
GJB/Z34-5.1.6 电子产品定量环境应力筛选指南	组件	85℃	-55℃	15℃/min	≧25	——	达到温度稳定的时间
GJB/Z34-5.1.6 电子产品定量环境应力筛选指南	设备或系统	70℃	-55℃	5℃/min	≧10	——	达到温度稳定的时间
笔记本电脑	主板厂商	85℃	-40℃	15℃/min	——	——	——

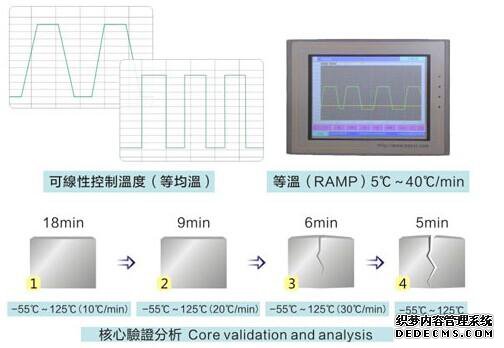

冷热冲击应力筛选失效分析：

东莞赛思-冷热冲击应力筛选/高低温冲击快速温变

冷热冲击应力筛选温度控制范围：

TSR(斜率可控制) [5℃～30 ℃/min]
	30℃/min→	电子原件焊锡可靠度、PWB的嵌入电阻&电容温度循环 MOTOROLA压力传感器温度循环试验
	28℃/min→	LED汽车照明灯
	25℃/min→	PCB的产品合格试验、测试Sn-Ag焊剂在PCB疲劳效应
	24℃/min→	光纤连接头
	20℃/min→	IPC－9701 、覆晶技术的极端温度测试、GS-12-120、飞弹电路板温度循环试验 PCB暴露在外界影响的ESS 测试方法、DELL计算机系统&端子、改进导通孔系统信号比较IC包装的热量循环和SnPb焊接、温度循环斜率对焊锡的疲劳寿命

	17℃/min→	MOTO
	15℃/min→	IEC 60749－25、JEDEC JESD22-A104B、MIL 、DELL液晶显示器电子组件温度循环测试(家电、计算机、通讯、民用航空器、工业及交通工具、汽车引擎盖下环境)
	11℃/min→	无铅CSP产品温度循环测试、芯片级封装可靠度试验(WLCSP) 、IC包装和SnPb焊接、 JEDEC JESD22-A104-A
	10℃/min→	通用汽车、 JEDEC JESD22-A104B-J、GR-1221-CORE 、 CR200315 、MIL JEDEC JESD22-A104-A-条件1 、温度循环斜率对焊锡的疲劳寿命、 IBM-FR4板温度循环测试
	5℃/min→	锡须温度循环试验

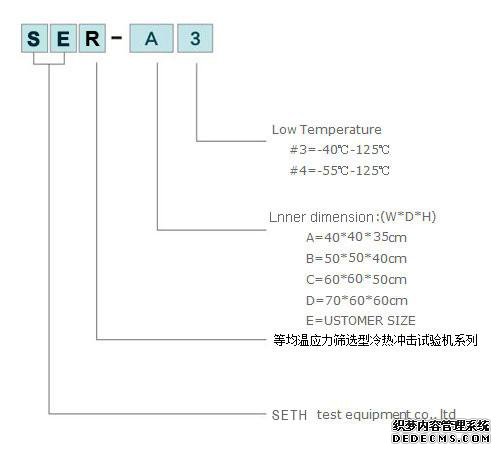

冷热冲击应力筛选技术规格：

Models	SER-A	SER-B	SER-C	SER-D
Inside Dimensions W x D x H cm	40X35X35	50X50X40	60X50X50	70X60X60
Outside Dimensions W x D x H cm	140X165X165	150X200X175	160X225X185	170X260X193
Precool/Preheat Range	-00.00℃～-75.00℃/+60.00℃～+200.00℃
Shocking Range	-10.00℃～-65.00℃/+60.00℃～+150.00℃
Time Range	0 hour 1 min ～ 9999 hour 59 min/segment
Resolution	0.01℃/min
Temperature Uniformity	±3.00℃以内（under℃3.00℃）
Range of temperature variation(℃/min)	+5℃～+30℃/min(+40℃)
(Three boxes)range of box brushing	-65℃～+150℃ ±2.00℃以内(under ±2.00℃)
(Two boxes)range of box brushing	-55℃～+150℃ ±2.00℃以内(under ±2.00℃)
