HB 级防火试验（Horizontal Burning Test）
样品要求：
1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀
2) 尺寸：长×宽：125±5mm × 13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0, 0.2)厚度样
品，若样品最小厚度大于3mm 或者最大厚度小于3mm，则可以不用提供3mm 样品; 样品最大厚度不
超过13mm，最大宽度不超过13.5mm，角半径不大于1.3mm
3) 系列：若颜色、密度等有多种型号，则要提供相应的有代表性的样品
4) 数量：样品最少2 套、每套3 件样品

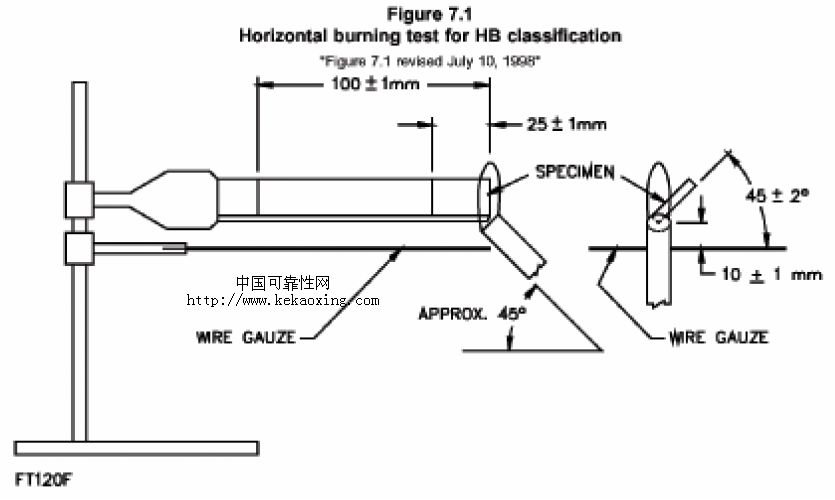

测试程序：
1) 划线：25±1mm，100±1mm
2) 夹持：夹住靠近100mm 处的样品尾端，长度方向保持水平，宽度方向与水平面成45º±2º，丝网固定
在样品下面100±1mm 处
3) 燃具：甲烷流量105ml/min，背压力10mm 水柱
4) 火焰：焰高20±1mm
5) 燃烧：焰炉倾斜45º，置入火焰6mm 深处，30±1 秒或燃烧至25mm 处时移走焰炉
6) 计时：火焰燃烧至25±1mm 处时开始计时，计下停燃烧时所用的时间和燃烧过的长度
7) 计算：V=60L/t，V 是燃烧速度(mm/min)，L 是燃烧过的长度(mm)，t 是燃烧时间(s)
试验记录：
1) 火焰是否燃烧至25±1mm 或100±1mm 处
2) 火焰燃烧至25±1mm 和100±1mm 之间，记录燃烧过的长度(L)和燃烧此长度所用的时间(t)
3) 若火焰燃烧通过了100±1mm，则记录从25±1mm 处到100±1mm 处所用的时间
4) 计算所得出的燃烧速度
HB 火焰等级的评定：
1) 跨度75mm 上厚度3.0~13mm 的样品，燃烧速度≤40 mm/min
2) 跨度75mm 上厚度<3.0 的样品，燃烧速度≤75 mm/min
3) 在100mm 之前停止燃烧
结果符合上述条件的样品则为HB 级
说明：① 3±0.2mm 的样品能通过火焰测试，则此结论适用于厚度在1.5~3mm 之间的所有样品；②样品
至少需要2 套，每套3 件，若第一套中仅一件样品不合格，则可以用第二套样品来重新试验。
V 级防火试验（Vertical Burning Test, V-0 / V-1 / V-2）
样品要求：
1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2) 尺寸：长×宽：125±5mm × 13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm
3) 系列：若颜色、密度等有多种型号，则要提供相应的有代表性的样品
4) 数量：样品最少2 套、每套5 件样品
样品预处理：
1) 23±2C，50±5%RH，48 Hours min.
2) 空气交换炉，70±1C，168 Hours 后置入干燥器中，室温下冷却至少4 小时测试程序：

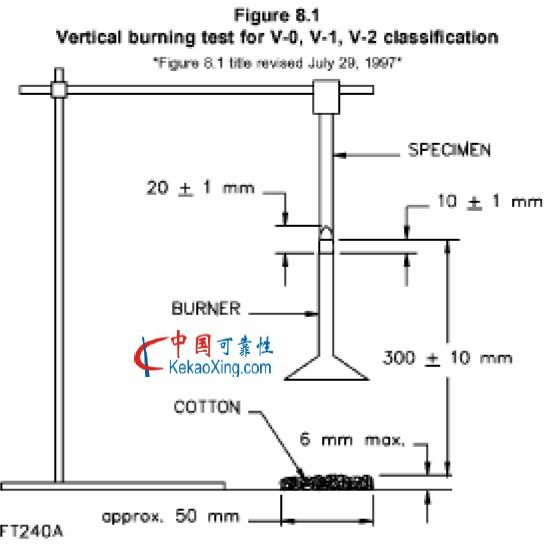

1) 夹持：从上端夹入6mm，长度方向朝下，样品下端离预置棉花层上表面保持300±10mm 距离，100%纯度的棉花，重量0.08g，尺寸50mm×50mm，最大厚度不超过6mm
2) 燃具：甲烷流量105ml/min，背压力10mm 水柱
3) 火焰：焰高20±1mm
4) 燃烧：火焰中心置于样品下边沿中点处，燃具顶部到样品下端距离为10±1mm，维持10±0.5 秒，如果燃烧过程中样品出现形状和位置的变化，燃具要随之调整，若测试过程中有熔融物滴落，可将燃具倾斜至45º，燃烧10±0.5 秒后以300mm/min 的速度移开燃具至少150mm，同时开始记录余焰时间t1，余焰停止时立刻再次燃烧10±0.5 秒，移开后记录余焰时间t2 和余燃时间t3
说明：余焰和余燃的判别可以用小片棉花接触，能点燃则为余焰
如果点燃后火焰熄灭，则忽略该样品，用另外的样品进行测试。若是因为样品发出的气体将火焰熄灭，则应立即点燃燃具继续燃烧，直到燃烧时间达到10±0.5 秒时停止并移开燃具
试验记录：
1) 第一次余焰时间t1
2) 第二次余焰时间t2
3) 第二次余燃时间t3
4) 样品是否燃尽
5) 试验过程中滴落的微粒是否点燃棉花

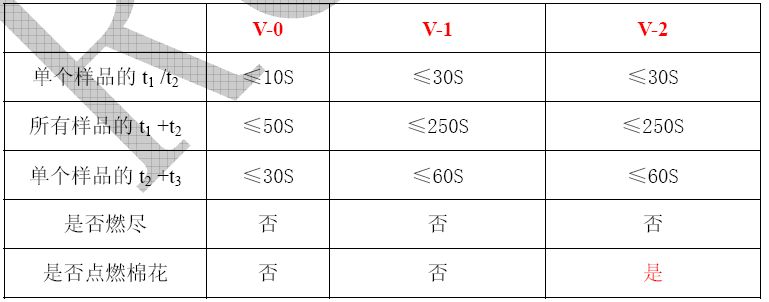

V 火焰等级的评定：

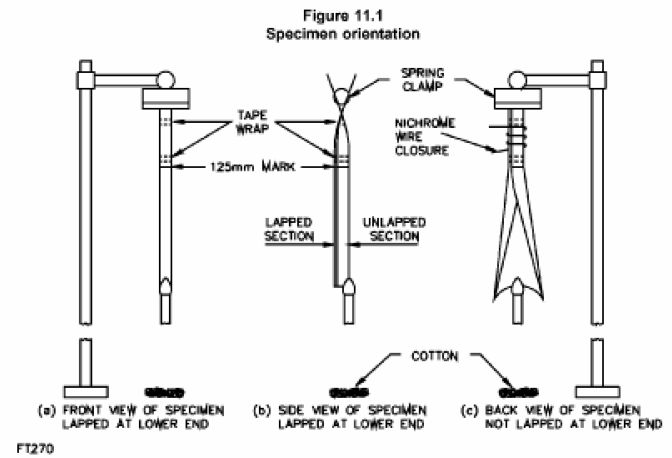

VMT 级防火试验（Thin Material Vertical Burning Test, VMT-0/ VMT-1/ VMT-2）
UL94-1998 中英文标准，及TB117标准：可靠性论坛下载 https://www.kekaoxing.com/club/thread-2107-1-1.html
