非接卡自动测试系统读写距离非接触卡自动测试机器人4轴定位-赤松城(北京)科技有限公司

该产品为非接触卡和读写设备提供一种4轴可精准定位、自动化的测试平台, 可通过编写测试脚本的方式,实现高精度的读写距离测试,兼容性测试,重复性测试等

产品特性:

1.4轴精确定位(±1mm),X,Y,Z为直线运动模组,U轴为旋转模组

2.机械手采用非金属材料设计,有效减少电磁干扰

3.友好的人机界面,客户可自行编写测试脚本进行测试和调试

4.通信接口: USB接口,网口

5.有效测试行程:X轴、Y轴、Z轴不小于±150mm,U轴0°~360°

6.有效干扰防护距离:X轴、Y轴、Z轴、U轴均不小于±100mm

7.运动速度:X轴、Y轴、Z轴均不小于400mm/s,且在0~400mm/s范围内可设置

8.卡片转动角度:U轴旋转 0~360度,精度±1度

功能说明:

本产品针对非接触式智能卡的性能测试,提供的一种测试平台。该测试平台可通过上位机软件自动控制机械平台的运动,使智能卡与读卡器天线处于不同相对位置(XYZ,以及360度旋转角度),测试不同相对位置下的通信,并读取测试结果

该测试平台主要包括自动机械手和软件控制系统两部分:

1.自动机械手可完成XYZU四个轴向精确的机械运动

2.软件控制系统则根据具体需求灵活的对自动机械手的各种动作进行控制和监控

软件说明:

采用CSC自主开发的STP1001软件平台,包括主界面、调试界面和后台文件;

也可提供开发包,供客户自行开发人机界面

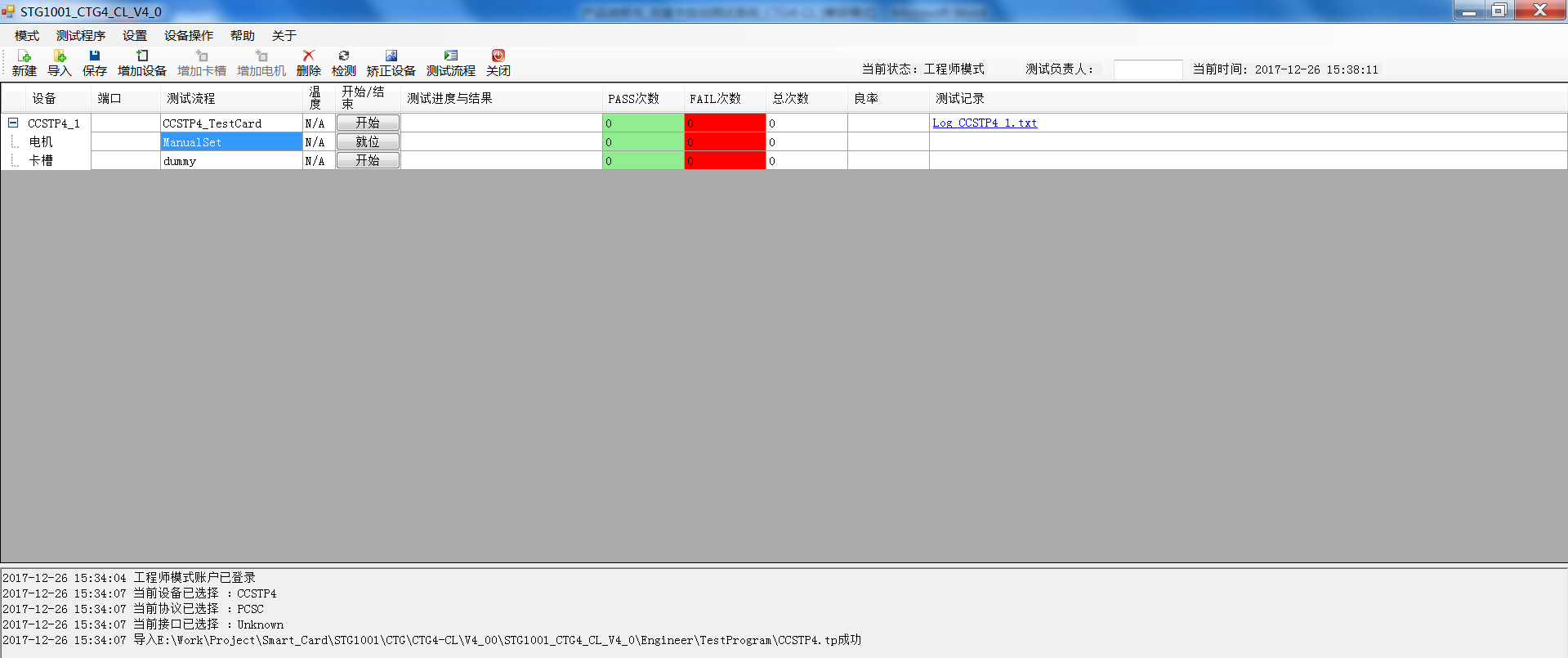

主界面

实现控制和测试状态显示功能:

提供一个清晰的显示界面,使用户能够直观的看到测试进行状态

提供一个方便的操作界面,让用户可以方便的控制多卡槽,多设备测试

非接卡自动测试系统读写距离非接触卡自动测试机器人4轴定位-赤松城(北京)科技有限公司

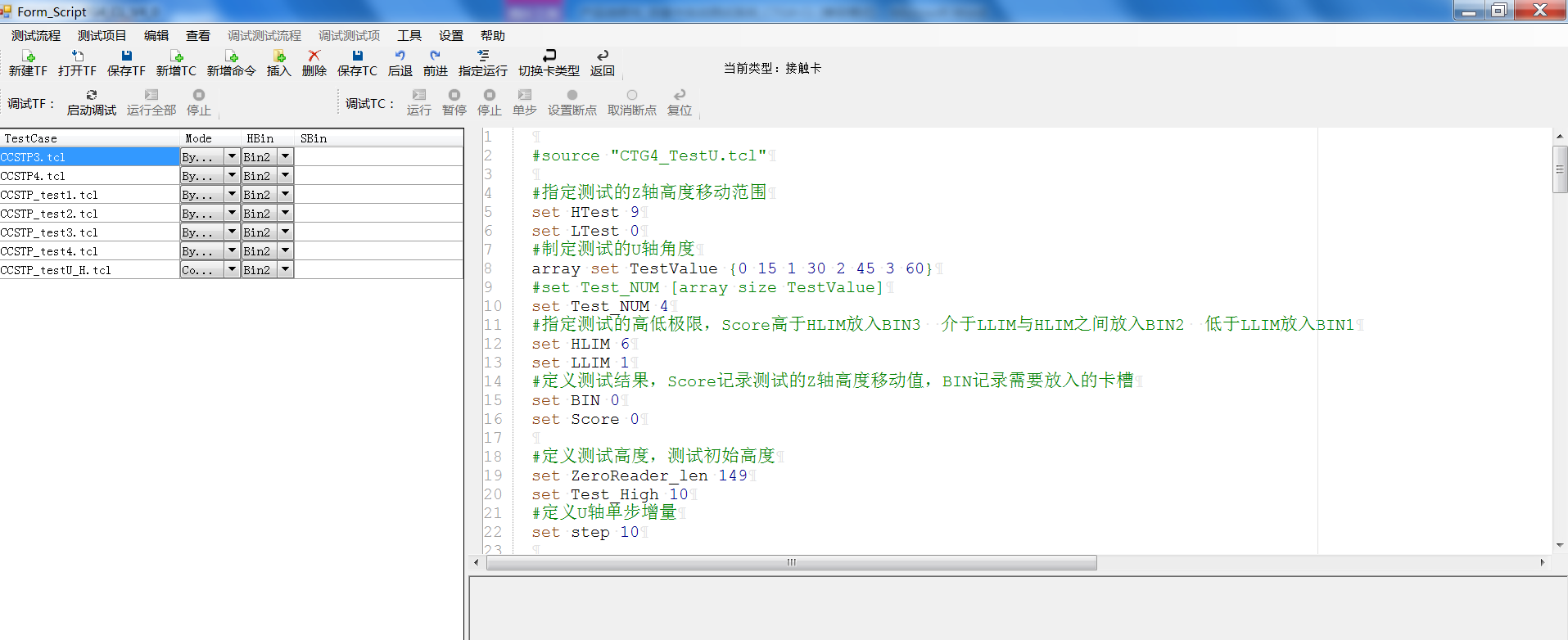

调试界面

实现测试流程编程和调试功能:

提供一个编写测试程序和DEBUG的界面

非接卡自动测试系统读写距离非接触卡自动测试机器人4轴定位-赤松城(北京)科技有限公司

后台文件:提供一个查看LOG记录和配置脚本函数的平台

电气特性:

输入电压:AC220V 50HZ

最大输入电流:不大于3.6A

最大输入功率:不大于800W

外形尺寸

外形尺寸:长930mm×宽630mm×高643mm

产品重量:~40kg

产品外观图如下

非接卡自动测试系统读写距离非接触卡自动测试机器人4轴定位-赤松城(北京)科技有限公司

赤松城(北京)科技有限公司成立于20126月,总部位于北京市海淀区中关村高科技园区,多年来专注于自动化测试领域,提供包括功能验证、性能测试、可靠性测试、量产测试等各类解决方案,应用于存储器、MCU等各类芯片和PCBA自动化测试领域。

中国半导体行业协会会员。国家高新技术企业, 在自动化测试领域拥有多项专利。

产品介绍:



FTG系列– 功能测试设备

   针对不同协议、功能,为验证/测试工程师提供一种通用的功能测试平台,主要用于样品验证、功能测试和协议解析。支持781614443SPIIIC等协议的分析和测试,也可自定义协议



CTG系列– 性能测试设备

   结合机械手和读写器,模拟应用场景,测试产品兼容性、稳定性等性能,用于读写距离测试、热插拔测试等



QTG系列– 可靠性测试设备

   主要解决可靠性测试中要求的高低温和多路同测问题

   支持接触、非接触卡、条带、模块、UKEY、Flash、EEPROM、MCU等, 耐高低温(-40C~125C)



ATG系列– 自动发卡设备

   为解决人工发卡效率低,COS保密性不好而开发的自动化设备,可应用于小批量桌面发卡和大批量生产,兼容非接触、接触两种模式



HTG系列– 自动测试机械手

   配合FTG系列设备,为芯片和PCBA测试提供了一种大规模量产的自动化测试解决方案



STG系列– 自动化测试软件平台

   一款图形化界面自动化测试软件,针对本公司不同硬件设备有对应的操作界面


RS系列 — 国密一卡通读写器模块

Ø  支持多种通讯接口:USB、串口RS232、RS485、韦根、TTL、网口

Ø  支持接触、非接TYPEA/B、M1卡

Ø  自带PSAM卡槽,支持SM1,SM7国密算法,DES算法

Ø  自带蜂鸣器控制、LED控制、按键接口、液晶接口、WIFI模块、语音模块

Ø  兼容5~24V电源电压

Ø  提供Demo软件和DLL动态库,支持二次开发



CS系列 — 国密一卡通CPU卡

Ø  支持ISO7816, ISO14443协议,兼容M1卡

Ø  可选多种加密算法:DES/3DES、RSA、国密SM1/SM2/SM4/SM7,M1等

Ø  标准文件结构

Ø  支持PBOC电子钱包

Ø  定制COS/初始化脚本,提供自动化下载设备和软件




赤松城(北京)科技有限公司


销售部:北京市海淀区中关村大街32号中发电子市场三楼F3528

邮编:100086

电话:86-10-62632548  QQ:1654706906

传真:86-10-62639854

邮箱:Bobby.Gao@cscmatrix.com


研发部:北京市海淀区中关村东路18号财智国际大厦B座805

电话:86-10-56244283

邮箱:Support@cscmatrix.com
