电池挤压针刺一体机(200KN电池挤压试验机)适用于模拟各类电池在使用,运输,储存或处理家庭废物时,电池遭受挤压和穿刺的情形。
挤压试验挤压方向应遵循以下规则:一个电池仅进行一次挤压,电池以不爆炸不起火为合格。
1.对于圆柱形电池,挤压电池的纵轴应与挤压装置的两平板平行;
2.对于方形和软包电池,只对电池的宽面进行挤压;
3.对于锂电池,采用电池上下两平面与平板平行的方式进行挤压。针刺试验应该在20℃±5℃的环境下进行,将电池平放于夹具上,用直径φ3-φ8mm的无蚀钢针以10mm/s-40mm/s的速度穿插电池表面中心位置,保持任意时间并观察其测试结果,电池不爆炸、不起火为合格。

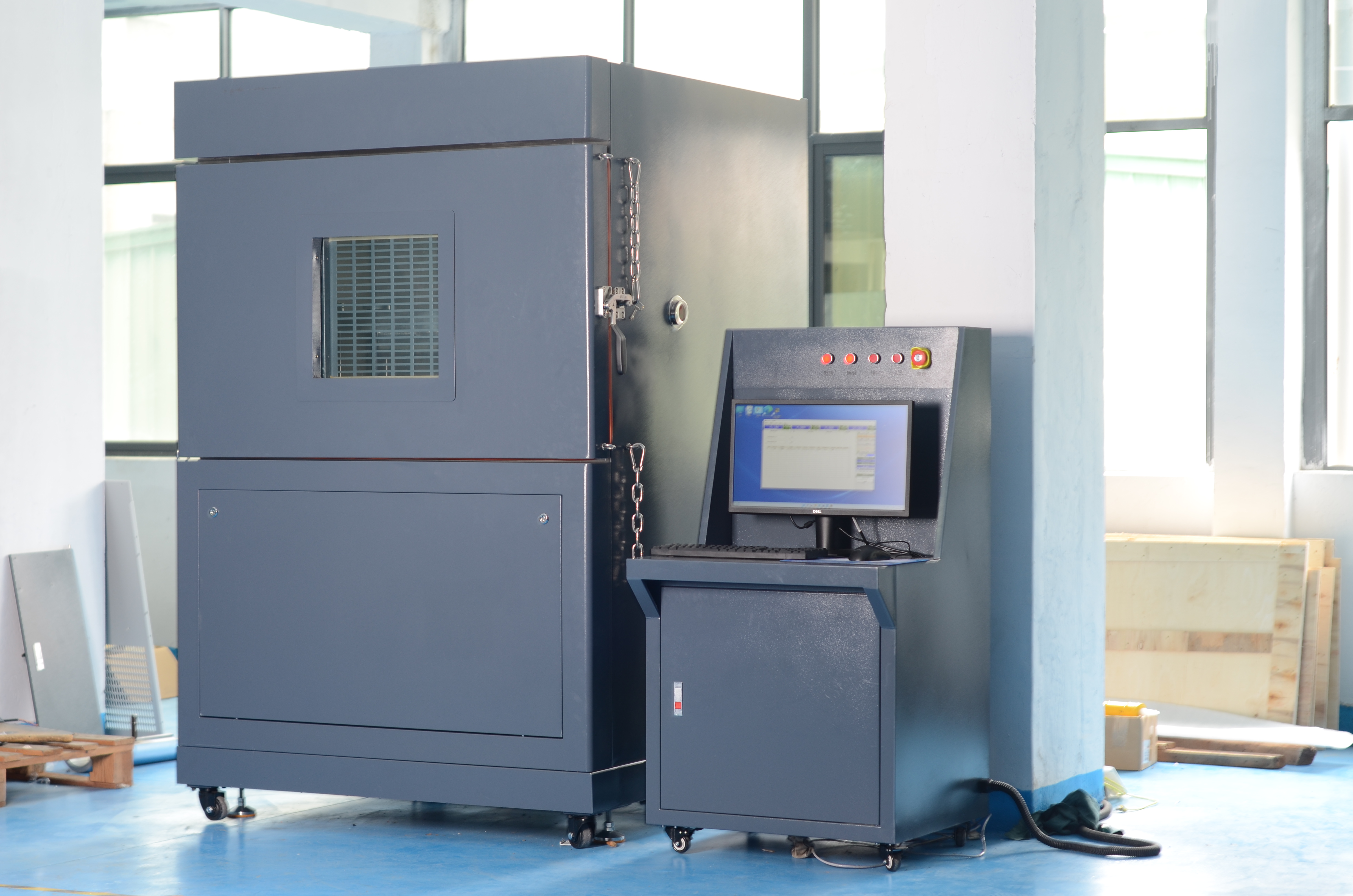

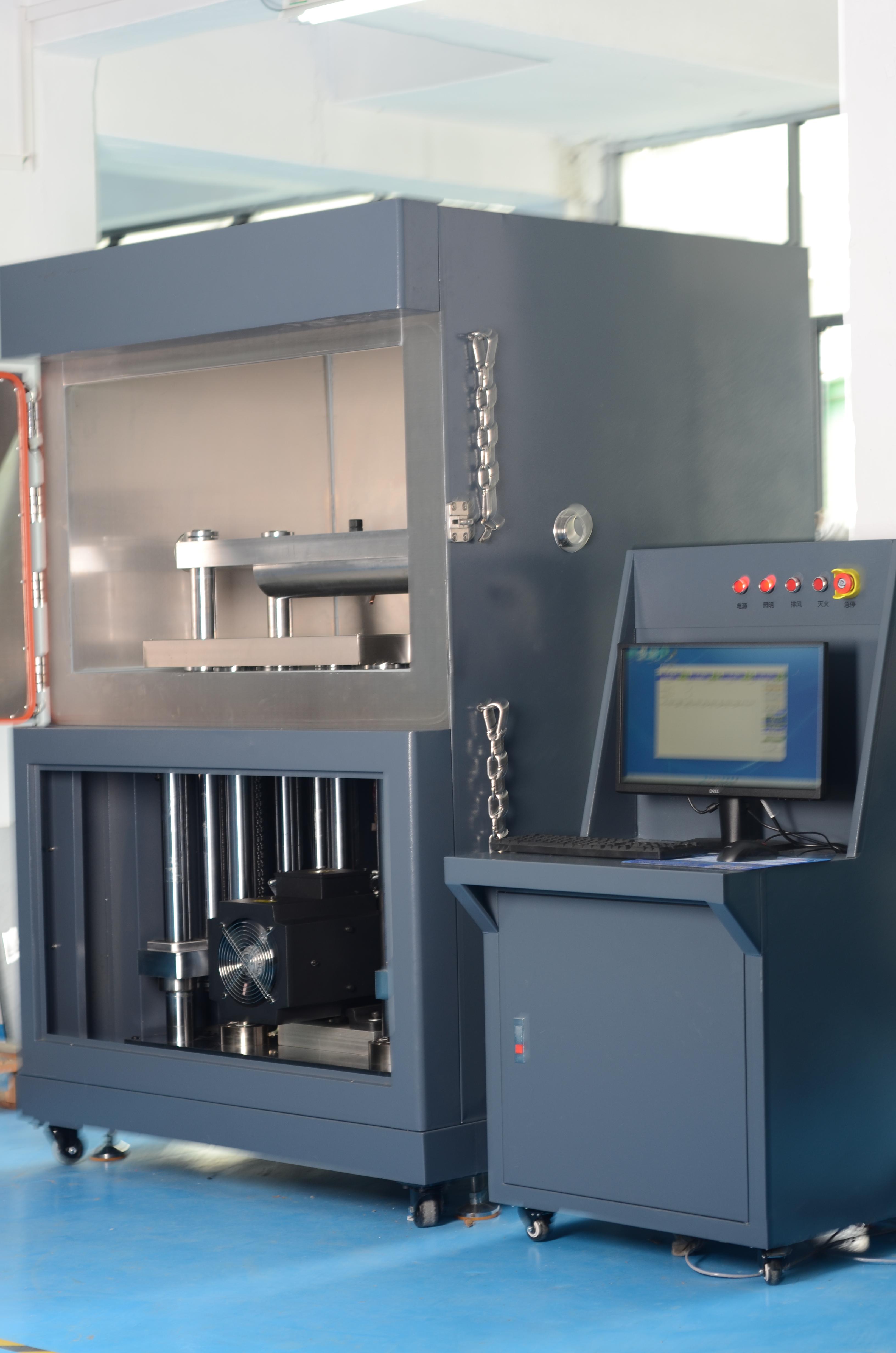

200KN电池挤压试验机
依据标准:
GB 31241-2014,GB/T 8897.4-2008,YD/T 2344.1-2011,GB/T 21966-2008,MT/T 1051-2007,YD 1268-2003,GB/T 19521.11-2005,YDB 032-2009,UL 1642,UL 2054,IEC 62281,IEC 60086
GB/T 18332.2-2001《电动道路车辆用金属氢化物镍蓄电池标准穿刺试验》
QC/T 743-2006 电动汽车用锂离子蓄电池
QC/T 744-2006 电动汽车用金属氢化物镍蓄电池
汽车动力电池的相关标准国际标准(ISO/IEC/SAE/JEVA/CEN等)、国际标准协会及 “863计划”电动汽车重大专项相关测试规范
IEC62133-2012
UN38.3
GB/T38031-2020 电动汽车用动力蓄电池安全要求
标准测试要求:
挤压参数:
设备型号:CA-SF-20T电池挤压针刺试验机

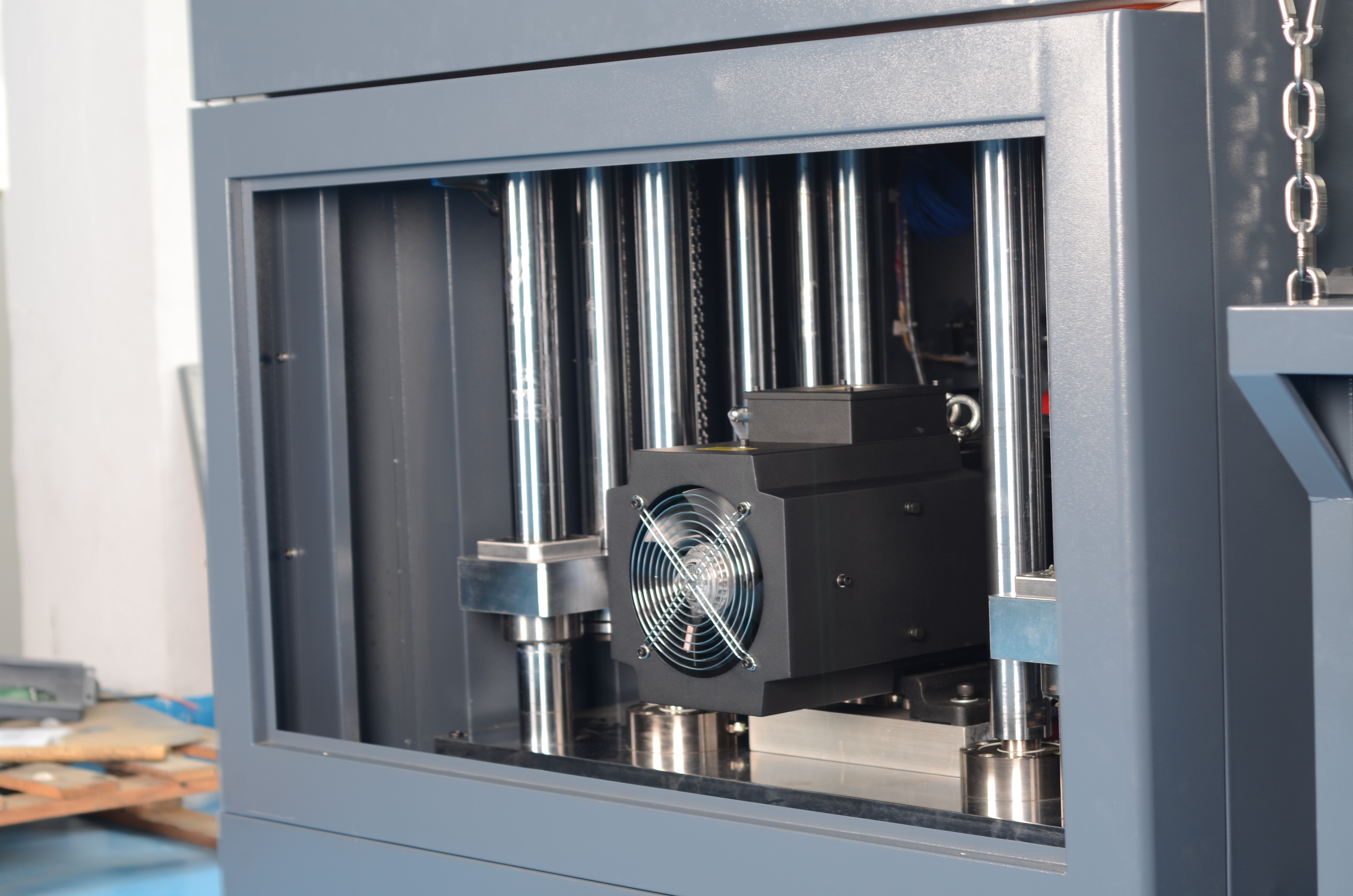

1、驱动方式:伺服驱动
2、力值范围:1 ~200kN(可设置可调)
3、测力精度:0.1N(显示精度)
4、单位转换:kg, N, lb
5、挤压行程:200mm或300mm
6、力值显示:PLC触摸屏显示
7、电池挤压头:标准挤压头,面积≥20cm²
8、挤压程度:挤压压力达到13±0.2kN, 保持1min。
9、箱体材质:内箱不锈钢 ,外箱冷轧钢板喷塑处理
10、特点:箱体后侧设计有排风口和泄压装置,箱内装有照明灯
11、测试空间: 300x300x300mm(长x宽x高)
12、外形尺寸:约1300x1350x2030mm(长x宽x高)
13、重量:约2200kg
14、电源:AC380V, 50HZ
针刺规格:
1、钢针:φ5mm~φ8mm耐高温钢针,长度为100mm)。
2、针刺行程:200mm或300mm
3、可夹电池距离:200mm
4、单位转换:Kg、N、LB
5、针刺速度:10~60mm/s(可设置可调)
