三箱式冷热冲击试验箱

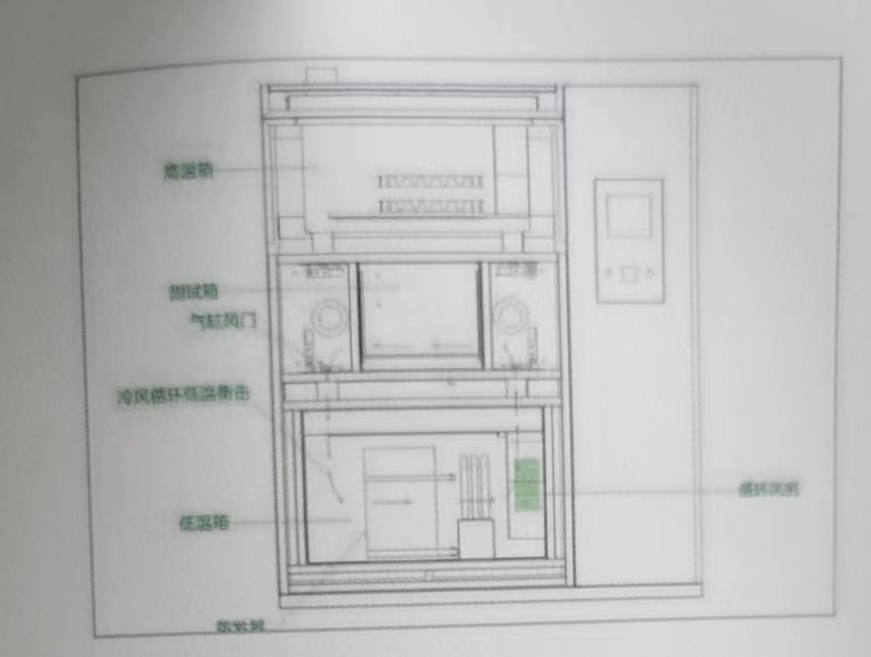

低温冲击原理:
通过制冷系统把低温箱温度降到设定值后,打开低温箱气缸风门,由循环风机吧低温空气送入测试箱,使测试箱温度急速降到设定值,从而实现低温冲击。
热冲原理:
通过发热丝把空气加热,由循环风机经高温箱风门把热量送到测试箱,使测试箱机温度急速升高到设定值,完成高温测试。
三箱式冷热冲击试验箱
产品介绍:
三箱式冷热冲击试验箱是用来考核产品(整机)、元器件、零部件等经受温度急剧变化的能力,该温度冲击实验能够了解实验样品一次或连续多次因温度变化而带来的影响。影响温度变化实验的主要参数为温度变化范围的高温和低温温度值、样品在高温和低温下的保持时间、以及实验的循环次数等因素。一般用于研究、开发至检验、生产等广泛领域。
产品特点:
1、三箱结构,利用气动阀门切换实验区与冷区、实验区与热区的连接,测试时自动打开高温区与低温区的风阀,从而达到高温与低温的冲击实验,该冲击方式可以使 待测产品不产生任何的机械冲击。
2、大型触摸屏控制器,操作简易,可设定,显示各种运行数据。
3、不结霜功能,试样温度可监控。
4、冷却采用二元冷冻系统,降温效果快速,冷却方式为水冷式。
5、具有RS-232通信接口装置,可与计算机练级操控、编辑、记录及信号电状态,使用便捷。
实验标准:
满足GB/T2423.22(IEC60068-2-14);ISO16750;ipc-tm-650等系列标准中的温度冲击实验。
规格参数表:
型号 | QTS3-100 | QTS3-150 | QTS3-225 |
内箱尺寸(W*H*D) | 400*500*500 | 500*500*600 | 750*500*600 |
外箱尺寸(W*H*D) | 以实际产品或报价为准 | 以实际产品或报价为准 | 以实际产品或报价为准 |
预热温度上限 | 180℃(非标可定制到200℃) | 180℃(非标可定制到200℃) | 180℃(非标可定制到200℃) |
温度上升时间 | R.T→+200℃≤40min | R.T→+200℃≤40min | R.T→+200℃≤40min |
预热温度下限 |
A(-10℃~-55℃); B(-10℃~-65℃); C(-10℃~-65℃)条件可选 |
A(-10℃~-55℃); B(-10℃~-65℃); C(-10℃~-65℃)条件可选 |
A(-10℃~-55℃); B(-10℃~-65℃); C(-10℃~-65℃)条件可选 |
温度下降时间 | R.T→-80℃≤90min | R.T→-80℃≤90min | R.T→-80℃≤90min |
高温冲击范围 |
L(-10℃~-40℃); F(-10℃~-55℃); X(-10℃~-65℃)条件可选 |
L(-10℃~-40℃); F(-10℃~-55℃); X(-10℃~-65℃)条件可选 |
L(-10℃~-40℃); F(-10℃~-55℃); X(-10℃~-65℃)条件可选 |
温度波动度 | ≤±0.5℃ | ≤±0.5℃ | ≤±0.5℃ |
温度偏差 | ≤±2℃ | ≤±2℃ | ≤±2℃ |
温度恢复时间 | ≤5min | ≤5min | ≤5min |
风门切换时间 | 高温槽↔低温槽钢3秒内 | 高温槽↔低温槽钢3秒内 | 高温槽↔低温槽钢3秒内 |
吊篮移动时间 | 10S以内 | 10S以内 | 10S以内 |
内外箱材质 | 钢板烤漆或304不锈钢 | 钢板烤漆或304不锈钢 | 钢板烤漆或304不锈钢 |
保温材质 | 耐高低温高密度聚氨酯发泡绝缘材料 | 耐高低温高密度聚氨酯发泡绝缘材料 | 耐高低温高密度聚氨酯发泡绝缘材料 |
制冷方式 | 风冷或水冷式采用进口压缩机 | 风冷或水冷式采用进口压缩机 | 风冷或水冷式采用进口压缩机 |
安全保护装置 | 漏电短路保护压缩机保护,冷媒高压保护,故障报警系统 |
